又一工業創造！運用北斗技術重新定義鋪軌機

日期： 2020-12-16

瀏覽次數: 173

創新運用北斗技術，重新定義鋪軌機，工業創造為鐵路建設保駕護航。

近日，中鐵工業旗下中鐵科工基于北斗導航系統研制出“基于CPII/CPIII控制點導航的鋪軌機自動駕駛系統”，提高了鋪軌機的自動化程度，將鋪軌精度提高了4倍，并有效降低了鋪軌成本，成為工程局“新寵”。

目前，在川南城際鐵路、成昆復線、玉磨鐵路上的3臺鋪軌機已裝載了該系統。

又一工業創造！運用北斗技術重新定義鋪軌機

▲導航界面

讓引導線成為歷史。目前國內500米長鋼軌鋪軌機組的走行導航一般需要預先對照軌道線路圖人工設置“引導線”，司機通過肉眼識別進行鋪軌作業，極易產生誤差。而中鐵科工研制的自動駕駛系統內置程序可以讀取線路圖電子數據，自行繪制走行線。經過實地測量，該系統生成的走行線路與設計院給定的軌道中心線百分百吻合。

又一工業創造！運用北斗技術重新定義鋪軌機

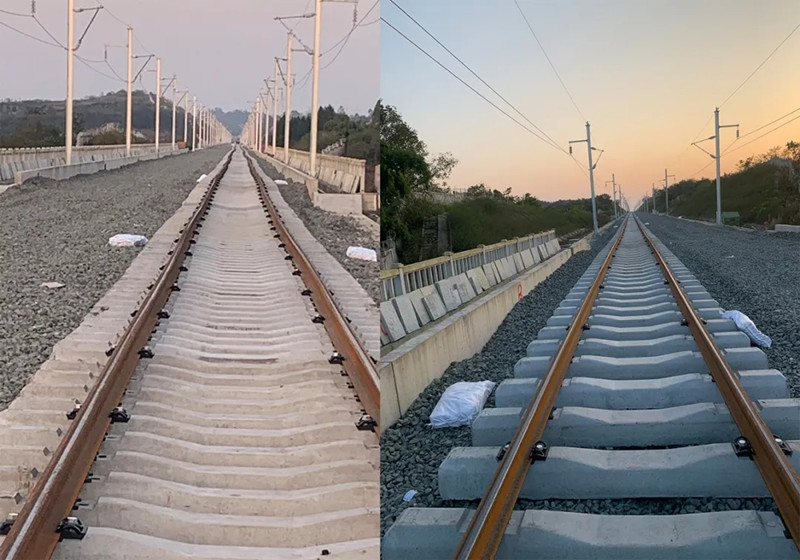

▲傳統鋪軌效果（左）及裝載自動駕駛系統后鋪軌效果（右）對比圖

讓精度有了新極限。該系統衛星信號好的隧道外采用“載波相位差分北斗衛星導航”，在沒有衛星信號的隧道內采用全站儀導航，這種雙定位方案可以為鋪軌機提供全天候、全路況的導航服務。該系統可以讓鋪軌機沿著預設的軌道中心線自動轉向并走行，能把傳統施工方式下±100毫米的鋪軌精度提高到±20毫米，整整提高4倍。

又一工業創造！運用北斗技術重新定義鋪軌機

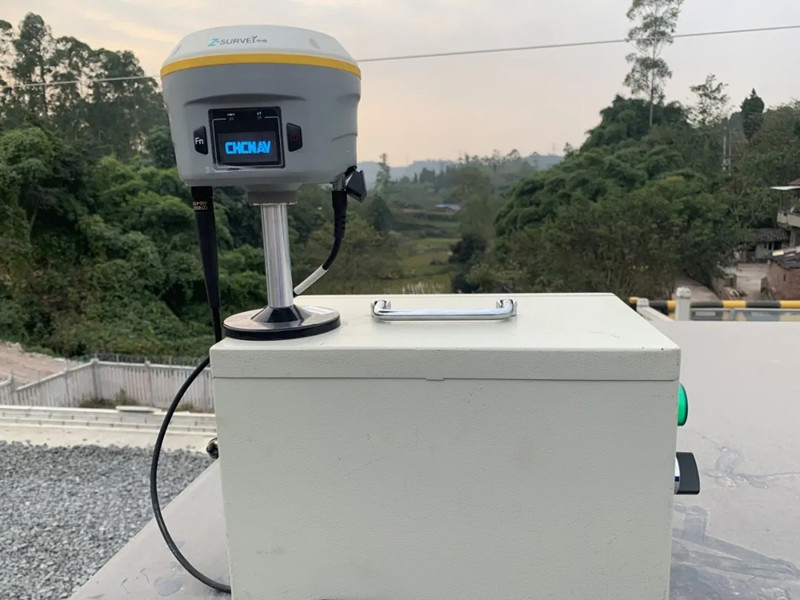

▲衛星信號接收器

讓工法有了大變革。傳統鋪軌機完成鋪軌作業后，鋼軌走向與設計線路相比誤差較大，必須用搗固車2次校正鋼軌的走向。而采用該系統后，由于鋪設精度極高，校正次數最多1次。鋼軌鋪設精度的提高，還大幅減少了人工撥枕工作量，軌道的平順也有力提高了軌枕運輸車的運輸效率，極大地節約了鋪軌成本。

信息來源：中鐵科工
